【多功能流體虛擬仿真軟件功能】
1.認知功能——解決從理論知識點到實際生產環境中應用認識問題。
2.交互功能——解決實際操作業務流程認知學習的問題。
3.訓練功能——解決實際操作技能訓練的問題。
4.考核功能——解決技能鑒定問題。

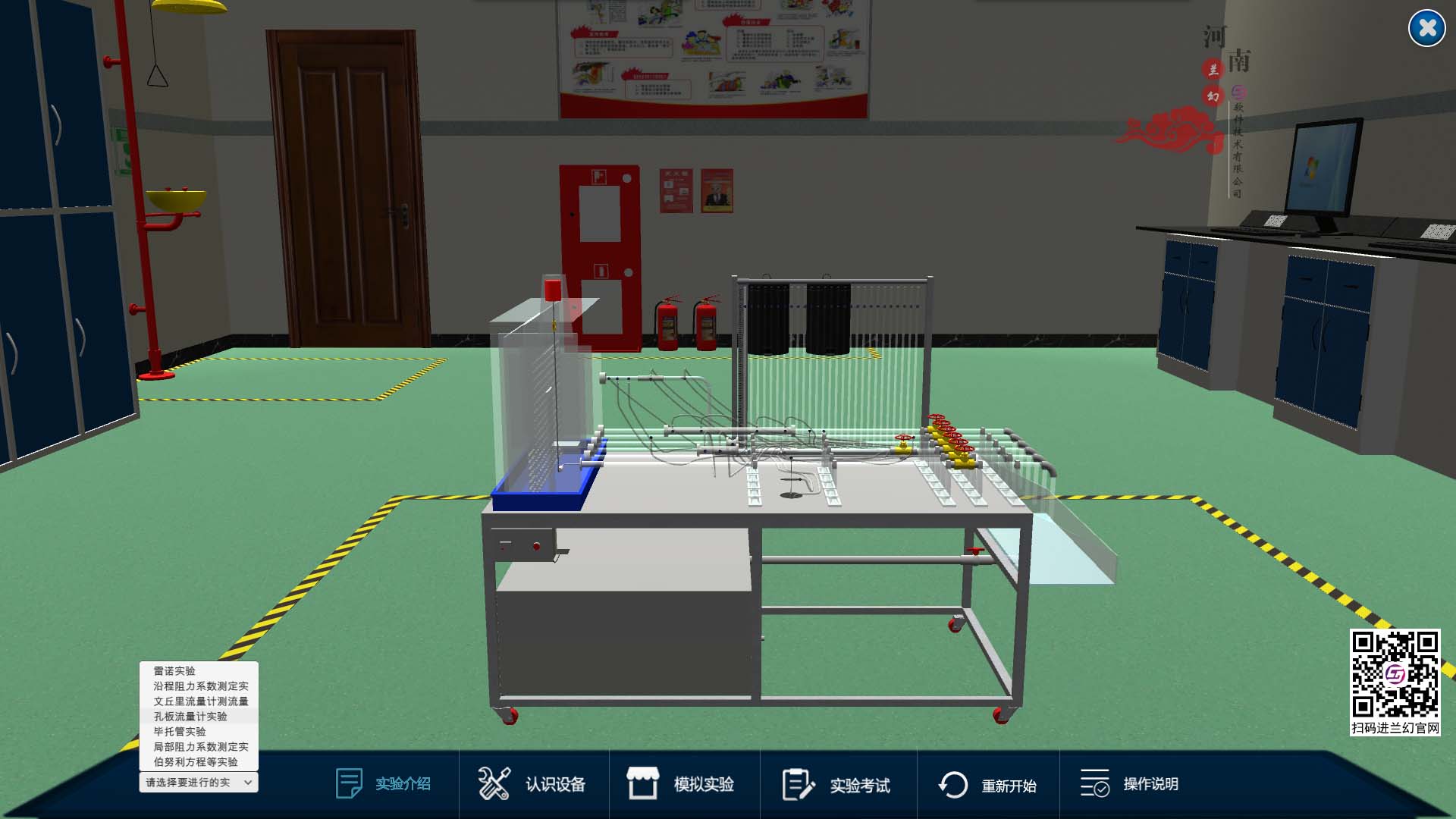

一、多功能流體實驗裝置認知
1.雷諾管：總管長1200mm、內徑φ14mm，有機玻璃材質；下臨界雷諾系數：2000-2320之間。
2.沿程阻力管：總管長1200mm、內徑φ14mm，有機玻璃材質，兩測壓點間的距離：800mm。
3.伯努利管：總管長1200mm、內徑φ14mm，有機玻璃管材質。
4.局部阻力管：總管長1200mm、細管內徑φ14mm，粗管內徑φ25mm，管長590mm,有機玻璃材質。
5.文丘里流量計：總管長1200mm、內徑φ14mm，長120mm,有機玻璃管材質。
6.孔板流量計：總管長1200mm、內徑φ14mm，長55mm，有機玻璃管材質。
7.畢托管流量計：總管長1200mm、內徑φ14mm，透明有機玻璃管材質，畢托管不銹鋼材質。
8.水泵：流量：6800L/h，最大揚程：5.0m，輸入電源：220-240V/50HZ,150W,可輸送流體最高溫度：50℃。
9.三重恒壓穩流水箱：尺寸840×390×620mm，10mm透明有機玻璃制作；計量水箱：透明有機玻璃制作。
10.示蹤劑:紅色，能延時消色，無沉淀，降低管路污染，防堵塞。
11.蓄水箱：尺寸850×810×430mm，白色10mm厚pp板。
12.測壓板：有機玻玻璃板，可移動毫米尺讀數，精度1mm。
13.穩壓罐：透明有機玻璃材質，直徑50mm，高70mm。
14.透明硅膠管、銅質尾門調節閥，PVC回水管若干，可調式不銹鋼示蹤劑管路：采用304不銹鋼，上裝304不銹鋼調節開關。
15.臺面（白色10mm厚PP板）、拉絲銀雙色板標牌（設備各主要組成單元的名稱）。
16.電源控制系統：雙面亞光密紋噴塑電控箱1只、帶燈自鎖按鈕開關等組成，控制箱面板采用鋁質凹字技術制作。
17.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
二、虛擬仿真實訓

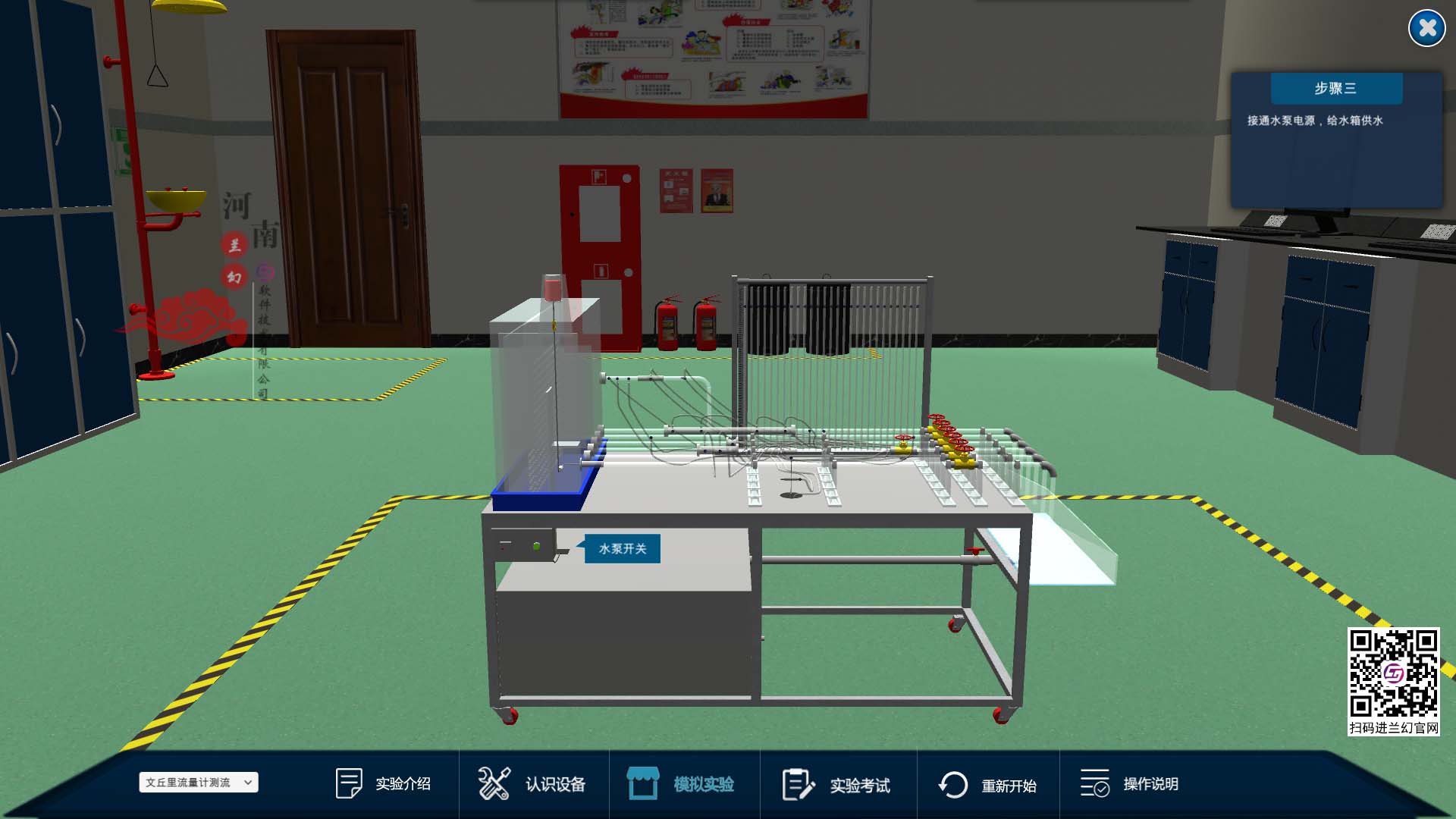

多功能流體實驗裝置虛擬仿真軟件虛擬仿真實訓部分帶步驟提示，學生通過軟件步驟提示進行對應的實驗操作，記錄實驗數據，分析實驗結果。
三、虛擬仿真實訓考核
多功能流體實驗裝置虛擬仿真軟件虛擬仿真實訓考核部分沒有步驟提示，學生自由操作完成對應的實驗，記錄實驗數據，分析實驗結果。系統根據學生的操作過程和實驗結果進行自動評分。
